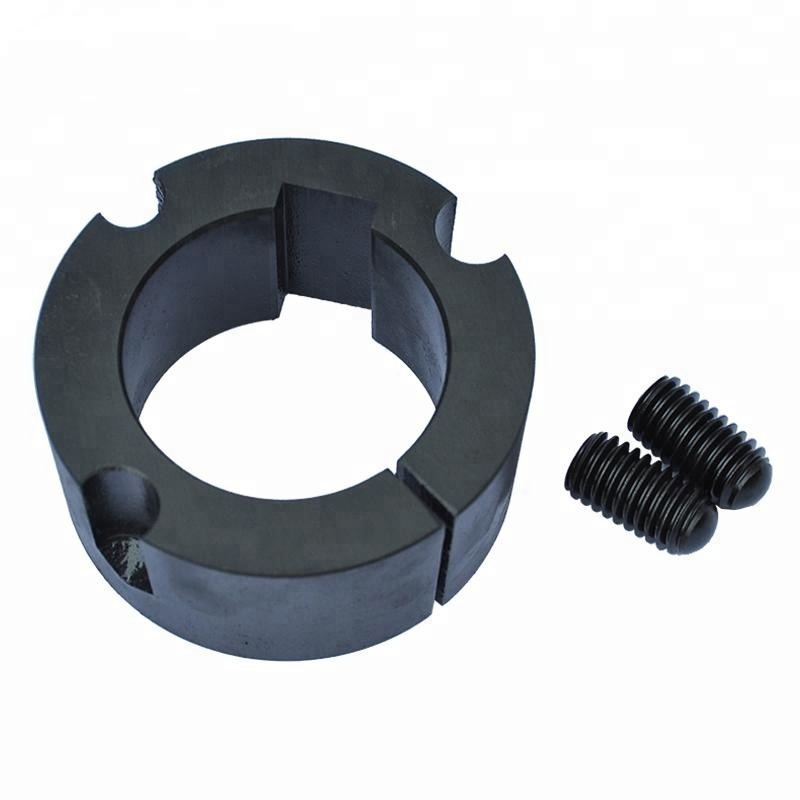

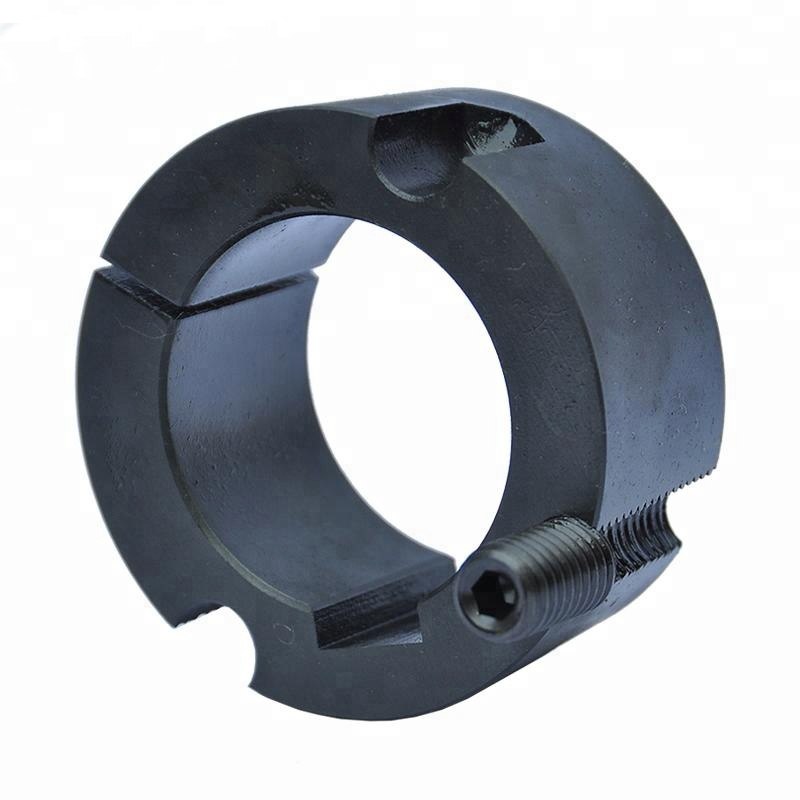

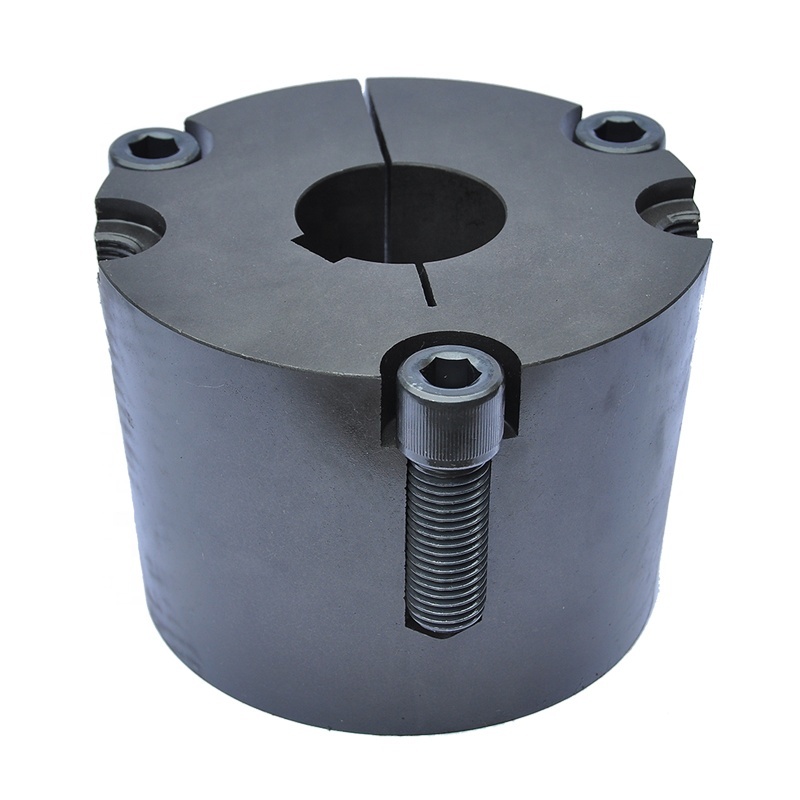

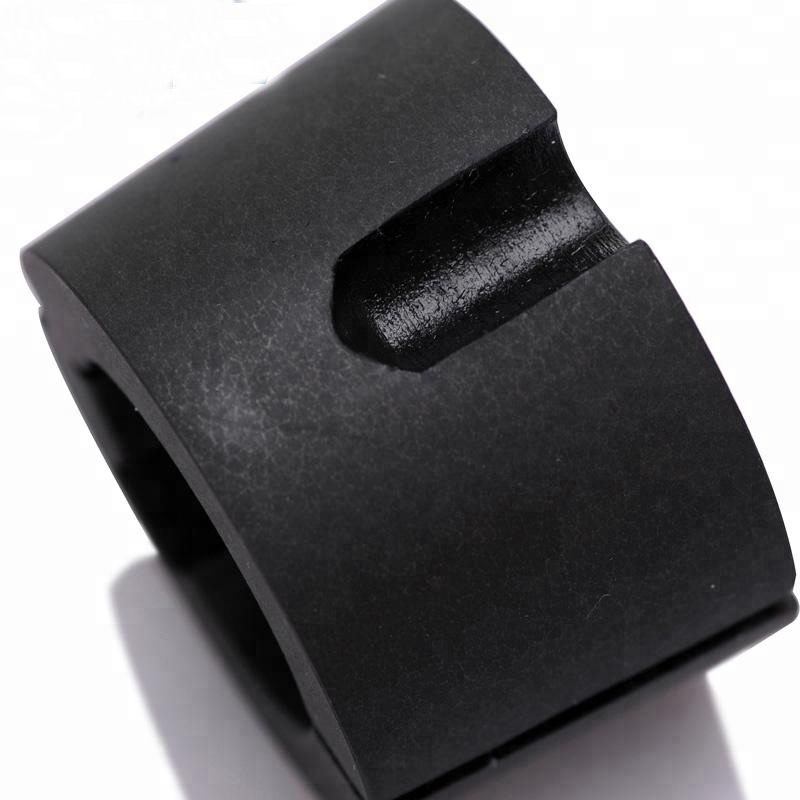

Taper bushes for Metric bores and keyway

Bussole coniche Taper bushes Taper Spannbuchsen Moyeux amovibles Casquillos cónicos taper
GET A QUOTE
  • Taper bushes for Metric bores and keyway
  • Taper bushes for Metric bores and keyway
  • Taper bushes for Metric bores and keyway
  • Taper bushes for Metric bores and keyway
  • Taper bushes for Metric bores and keyway
  • Taper bushes for Metric bores and keyway

Description

Bushing number Bore Dimensions Screw size x length
d Min. d Max. A B D E F
– mm in. mm in. mm mm mm mm mm
1008 9 3/8 25 1 35.2 22.2 33.7 – 6,350 x 12,700
1108 9 3/8 28 1 1/8 38.4 22.2 36.9 – 6,350 x 12,700
1210 11 1/2 32 1 1/4 47.6 25.4 44.5 – 9,525 x 15,875
1215 11 1/2 32 1 1/4 47.6 38.1 44.5 – 9,525 x 15,875
1610 14 1/2 42 1 5/8 57.2 25.4 54.0 – 9,525 x 15,875
1615 14 1/2 42 1 5/8 57.2 38.1 54.0 – 9,525 x 15,875
2012 14 1/2 50 2 69.9 31.8 66.7 – 11,113 x 22,225
2017 14 1/2 50 2 69.9 44.5 66.7 – 11,113 x 22,225
2517 16 1/2 60 2 1/2 85.7 44.5 82.6 – 12,700 x 25,400
2525 16 1/2 60 2 1/2 85.7 63.5 82.6 – 12,700 x 25,400
3020 25 1 75 3 108.0 50.8 101.6 – 15,875 x 31,750
3030 35 1 75 3 108.0 76.2 101.6 – 15,875 x 31,750
3525 35 1 1/4 100 4 127.0 63.5 123.0 – 12,700 x 38,100
3535 35 1 1/4 90 3 1/2 127.0 89.0 123.0 – 12,700 x 38,100
4030 40 1 3/4 115 4 1/4 146.0 76.2 141.0 – 15,875 x 44,450
4040 40 1 3/4 100 4 146.0 102.0 141.0 – 15,875 x 44,450
4535 55 2 125 5 161.0 89.0 156.0 – 19,050 x 50,800
4545 55 2 115 4 1/2 161.0 114.0 156.0 – 19,050 x 50,800
5040 70 2 5/8 140 5 1/2 178.0 101.6 171.0 – 22,255 x 57,150
5050 70 2 5/8 125 5 178.0 127.0 171.0 – 22,255 x 57,150
6050 95 3 7/8 150 6 235.0 127.0 228.6 171.5 31,800 x 88,900
7060 110 4 5/8 170 7 260.4 152.4 254.0 196.9 31,800 x 88,900
8065 130 5 1/16 190 8 285.8 165.1 279.4 222.3 31,800 x 88,900
10085 170 6 9/16 260 10 374.7 215.9 368.3 298.5 38,100 x 114,300
120100 200 7 9/16 290 12 438.2 254.0 431.8 362.0 38,100 x 114,300
Bore
diameter		 Keyway
Width		 Depth Shallow
keyway depth		 Bore sizes available
mm mm mm mm 1008 1108 1210 1610 1615 2012 2517 3020 3030 3525 3535 4030 4040 4535 4545 5040 5050
9 3 1.4 – • •
10 3 1.4 – • •
11 4 1.8 – • • •
12 4 1.8 – • • •
14 5 2.3 – • • • • • •
15 5 2.3 – • • • • • •
16 5 2.3 – • • • • • • •
18 6 2.8 – • • • • • • •
19 6 2.8 – • • • • • • •
20 6 2.8 – • • • • • • •
22 6 2.8 – • • • • • • •
24 8 3.3 1.3 • 1) • • • • • •
25 8 3.3 1.3 • 1) • • • • • • •
28 8 3.3 1.3 　 • 1) • • • • • •
30 8 3.3 – 　   • • • • • •
32 10 3.3 – 　   • • • • • •
35 10 3.3 – 　     • • • • • • • •
38 10 3.3 – 　     • • • • • • • •
40 12 3.3 1.3 　     • • 1) • • • • • • • •
42 12 3.3 1.3 　     • • 1) • • • • • • • •
45 14 3.8 – 　         • • • • • • • •
48 14 3.8 – 　         • • • • • • • •
50 14 3.8 – 　         • • • • • • • •
55 16 4.3 – 　           • • • • • • • • •
60 18 4.4 – 　           • • • • • • • • •
65 18 4.4 – 　             • • • • • • • •
70 20 4.9 – 　             • • • • • • • • • •
75 20 4.9 – 　             • • • • • • • • • •
80 22 5.4 – 　                 • • • • • • • •
85 22 5.4 – 　                 • • • • • • • •
90 25 5.4 – 　                 • • • • • • • •
95 25 5.4 – 　                 •   • • • • • •
100 28 6.4 4.4 　                 • 1)   •   • • • •
105 28 6.4 – 　                     •   • • • •
110 28 6.4 – 　                     •   • • • •
110 32 7.4 5.4 　                     • 1)   • • 1) • •
120 32 7.4
