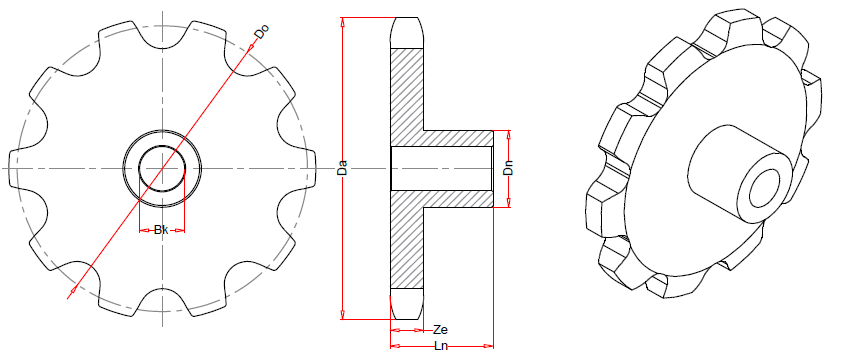

Sprockets for M Series Conveyor Chain (M80-M160)

Description

Conveyor chains - DIN 8165 - sprockets
ISO No.	p	z	Do	Da (For Roller Type)			Dn	Ln	Ze (For Roller Type)		Bk	q
	mm		mm	mm			mm	mm	mm		mm	Kg
				A	B	C,D			A,B,C	D
M 80	80	8	209.05	219	221	226	90	50	25	18	30	8
		10	258.89	269	271	276	110	60			30	14
		16	410.06	420	422	427	140	65			40	24
		24	612.90	623	625	630	140	65			40	36
	100	8	261.31	271	273	278	110	60	25	18	30	15
		10	323.61	334	336	641	125	65			40	19
		12	386.37	396	398	404	130	70			40	24
		16	512.58	523	525	530	140	70			40	35
	125	8	326.63	337	339	344	125	65	25	18	40	18
		10	404.51	415	417	422	140	80			40	28
		12	482.96	493	495	500	140	75			40	33
	160	8	418.09	428	430	435	140	80	25	18	40	32
		10	517.77	528	530	535	150	85			40	38
		12	618.19	628	630	635	160	90			40	45
	200	8	522.62	533	535	540	150	85	25	18	40	39
		10	647.22	657	659	664	160	90			40	47
		12	772.74	783	785	790	180	100			50	61
M 112	80	8	209.05	220	222	228	90	50	29	21	30	11
		10	258.59	270	272	277	110	60			30	17
		16	410.06	421	423	429	125	80			40	32
		24	612.90	624	626	632	140	90			40	52
	100	8	261.31	272	275	280	110	60	29	21	40	17
		10	323.61	335	337	342	125	70			40	21
		12	386.37	397	400	405	130	75			40	29
		16	512.58	524	526	531	140	80			40	45
	125	8	326.63	338	340	345	125	70	29	21	40	21
		10	404.51	415	418	423	140	75			40	33
		12	482.96	494	496	502	140	80			40	38
	160	8	418.09	429	431	437	140	75	29	21	40	35
		10	517.77	529	531	537	150	80			40	48
		12	618.19	629	631	637	160	85			40	58
	200	8	522.62	534	536	541	150	80	29	21	40	52
		10	647.22	658	660	666	160	85			40	63
		12	772.74	784	786	792	180	95			50	85
M 160	100	8	261.31	273	276	282	110	60	34	24	40	10
		10	323.61	339	341	347	120	65			40	17
		12	386.37	398	401	407	130	70			40	27
		16	512.58	525	527	533	150	85			40	42
	125	8	326.63	339	341	347	120	65	34	24	40	18
		10	404.51	417	419	425	130	70			40	32
		12	482.96	495	497	503	140	80			40	39
	160	8	418.09	430	433	439	140	80	34	24	40	37
		10	517.77	530	532	538	150	85			40	44
		12	618.19	631	633	639	160	90			40	63
	200	8	522.62	535	537	543	150	85	34	24	40	46
		10	647.22	659	662	668	160	90			40	68
		12	772.74	785	787	793	180	100			50	86
	250	8	653.27	665	668	674	160	90	34	24	40	69
		10	809.02	821	824	829	190	105			50	99
		12	965.92	978	980	986	210	120			50	126
