Sprockets for M Series Conveyor Chain

Description

ISO No.	p	z	Do	Da (For Roller Type)			Dn	Ln	Ze (For Roller Type)		Bk	q
	mm		mm	mm			mm	mm	mm		mm	Kg
				A	B	C,D			A,B,C	D
M 20	40	10	129.44	136	138	141	80	40	14	10	25	3
		16	205.03	212	214	217	90	50			30	4
		24	306.45	313	315	318	100	60			30	10
		40	509.82	516	518	521	125	65			40	25
	50	10	161.81	169	170	174	80	45	14	10	25	4
		16	256.29	263	264	268	90	50			30	6
		24	383.07	390	392	395	100	60			30	12
		40	637.28	644	646	649	140	75			40	28
	63	10	203.87	211	212	216	90	50	14	10	30	5
		16	322.92	329	331	334	115	60			30	10
		24	482.66	489	491	494	125	65			40	20
		40	802.96	810	811	815	150	75			40	40
	80	8	209.05	216	217	221	90	50	14	10	30	4
		10	258.89	266	267	271	110	60			30	8
		16	410.06	417	419	422	140	75			40	18
		24	612.90	620	621	624	140	75			40	28
	100	8	261.31	268	270	273	110	60	14	10	30	8
		10	323.61	331	332	337	125	65			40	13
		12	386.37	393	395	398	130	70			40	15
		16	512.58	519	521	524	130	70			40	26
M 28	50	10	161.81	169	171	175	80	45	16	11	25	4
		16	256.29	263	265	269	90	50			30	7
		24	383.07	390	392	396	90	60			30	15
		40	637.28	645	646	650	125	85			40	30
	63	10	203.87	211	213	217	90	50	16	11	30	4
		16	322.92	330	332	336	90	60			30	7
		24	482.66	490	492	496	140	75			40	25
		40	802.96	810	812	816	180	100			50	42
	80	8	209.05	216	218	222	90	50	16	11	30	6
		10	258.89	266	268	272	110	60			30	10
		16	410.06	417	419	423	140	75			40	22
		24	612.90	620	622	626	180	100			50	35
	100	8	261.31	269	271	275	60	60	16	11	30	10
		10	323.61	331	331	333	125	65			40	14
		12	386.37	394	396	400	130	70			40	19
	125	8	326.63	334	336	340	125	65	16	11	40	11
		10	404.51	412	414	358	140	75			40	22
		12	482.96	490	492	496	140	75			40	26

ISO No.	p	z	Do	Da (For Roller Type)			Dn	Ln	Ze (For Roller Type)		Bk	q
	mm		mm	mm			mm	mm	mm		mm	Kg
				A	B	C,D			A,B,C	D
M 40	63	10	203.87	212	214	218	90	50	18	12	30	6
		16	322.92	331	333	337	90	65			30	7
		24	482.66	491	493	497	140	75			40	25
		40	802.96	811	813	817	180	100			50	42
	80	8	209.05	217	219	224	90	50	18	12	30	6
		10	258.89	267	269	273	110	60			30	8
		16	410.06	418	420	425	140	75			40	20
		24	612.90	621	623	627	180	100			50	40
	100	8	261.31	270	271	276	110	60	18	12	30	9
		10	323.61	332	334	338	125	65			40	14
		12	386.37	395	396	401	130	70			40	18
		16	512.58	521	523	527	180	100			50	28
	125	8	326.63	335	337	341	125	65	18	12	40	14
		10	404.51	413	415	419	140	75			40	20
		12	482.96	491	493	497	140	75			40	25
	160	8	418.09	426	428	433	140	75	18	12	40	22
		10	517.77	526	528	532	150	80			40	26
		12	618.19	626	628	633	160	85			40	37
M 56	63	10	203.87	213	215	220	90	50	22	16	30	6
		16	322.92	332	334	339	130	65			40	16
		24	482.66	492	494	498	140	65			40	28
		40	802.96	812	814	819	180	100			50	62
	80	8	209.05	218	220	25	90	50	22	16	30	6
		10	258.89	268	270	275	110	60			30	11
		16	410.06	419	421	426	125	80			40	21
		24	612.90	622	624	629	140	90			40	40
	100	8	261.31	270	272	277	110	60	22	16	30	12
		10	323.61	333	335	339	125	65			40	16
		12	386.37	396	397	402	130	70			40	21
		16	512.58	522	524	528	140	80			40	32
	125	8	326.63	336	338	342	125	65	22	16	40	16
		10	404.51	414	415	420	140	80			40	25
		12	482.96	492	191	499	140	75			40	29
	160	8	418.09	427	429	434	140	80	22	16	40	25
		10	517.77	527	529	533	150	85			40	40
		12	618.19	627	629	634	160	90			40	45

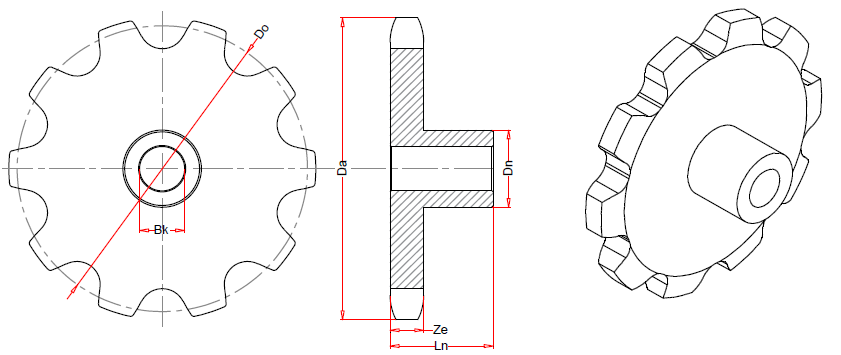

Sprockets for M Series Conveyor Chain (M20-M56)
