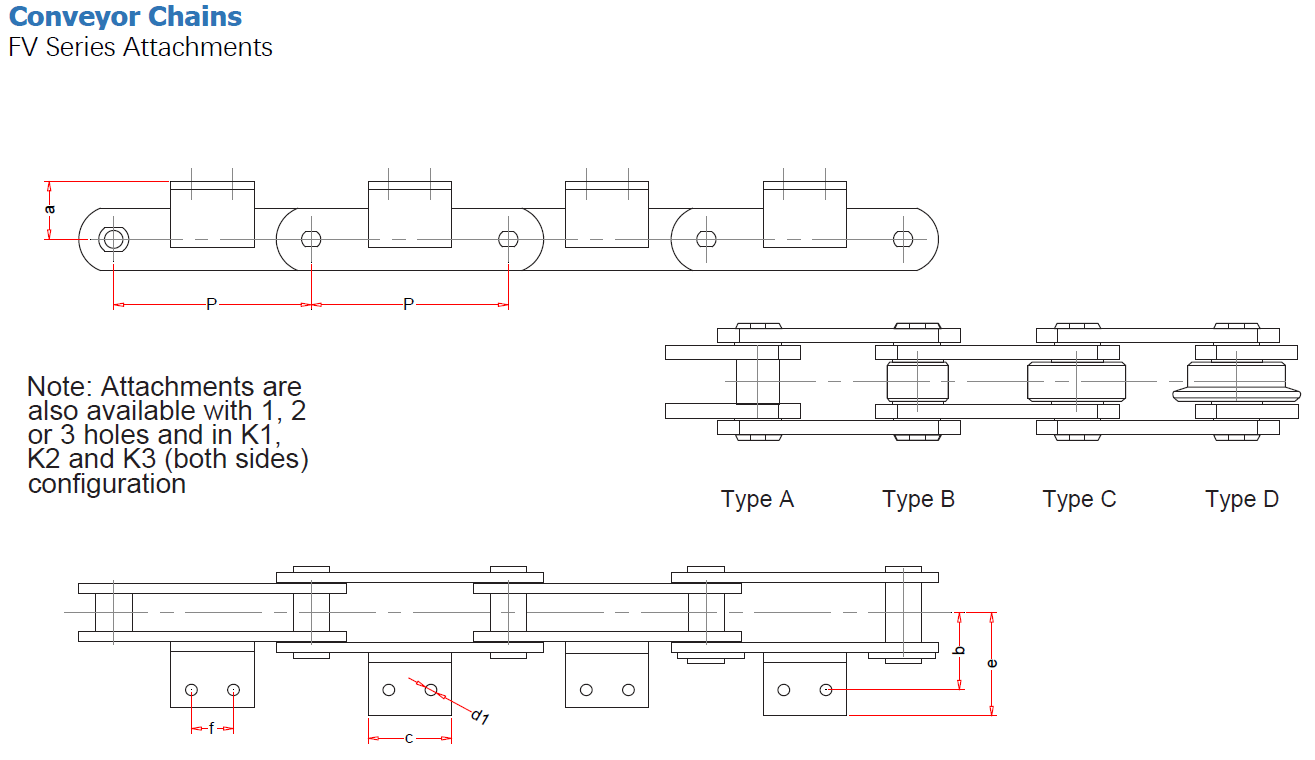

| Metric Conveyor Chain (DIN 8165) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN Number |
Chain Number | Pitch P | Welded or Integral attachment | Chain Weight - Excluding Attachments kg/metre | Attachment Weight (A2) kg each |
|||||||||
| a | b | c | d1 | e | f | Type A | Type B | Type C | Type D | |||||
| FV40 | C42 | 50 | 20 | 25 | 45 | 6.5 | 64.0 | * | x | 2.4 | 2.9 | 4.0 | 5.6 | 0.050 |
| “ | “ | 63 | “ | “ | 31 | “ | 40.5 | * | x | 2.0 | 2.4 | 3.3 | 4.5 | 0.036 |
| “ | “ | 80 | “ | “ | 45 | “ | “ | 25 | 25x3 | 1.9 | 2.2 | 3.0 | 3.9 | 0.050 |
| “ | “ | 100 | “ | “ | 50 | “ | “ | 30 | “ | 1.7 | 2.0 | 2.6 | 3.3 | 0.056 |
| “ | “ | 125 | “ | “ | 60 | “ | “ | 30 | “ | 1.6 | 1.9 | 2.3 | 3.0 | 0.067 |
| FV63 | C64 | 63 | 30 | 34 | 40 | 8.4 | 50.0 | * | 30x4 | 3.8 | 4.5 | 6.4 | 8.9 | 0.063 |
| “ | “ | 80 | “ | “ | 45 | “ | “ | 25 | “ | 3.2 | 3.8 | 5.3 | 7.2 | 0.095 |
| “ | “ | 100 | “ | “ | 50 | “ | “ | 30 | “ | 3.0 | 3.5 | 4.7 | 6.2 | 0.110 |
| “ | “ | 125 | “ | “ | 60 | “ | “ | 40 | “ | 2.7 | 3.0 | 4.0 | 5.3 | 0.140 |
| “ | “ | 160 | “ | “ | 70 | “ | “ | 50 | “ | 2.4 | 2.7 | 3.5 | 4.4 | 0.170 |
| FV90 | C100 | 63 | 35 | 40 | 30 | 8.4 | 64.0 | * | 40x4 | 5.6 | 6.8 | 10.0 | 14.7 | 0.072 |
| “ | “ | 80 | “ | “ | 45 | “ | “ | 25 | “ | 5.1 | 6.0 | 8.6 | 12.3 | 0.110 |
| “ | “ | 100 | “ | “ | 50 | “ | “ | 30 | “ | 4.5 | 5.3 | 7.3 | 10.3 | 0.130 |
| “ | “ | 125 | “ | “ | 60 | “ | “ | 40 | “ | 4.2 | 4.8 | 6.5 | 8.8 | 0.160 |
| “ | “ | 160 | “ | “ | 70 | “ | “ | 50 | “ | 4.0 | 4.5 | 5.8 | 7.6 | 0.200 |
| “ | “ | 200 | “ | “ | 80 | “ | “ | 60 | “ | 3.5 | 3.8 | 4.8 | 5.8 | 0.240 |
| “ | “ | 250 | “ | “ | 85 | “ | “ | 65 | “ | 3.4 | 3.7 | 4.6 | 5.4 | 0.210 |
| FV112 | C120 | 100 | 40 | 50 | 50 | 11.0 | 70.0 | 30 | 40x6 | 6.7 | 7.7 | 11.2 | 18.8 | 0.190 |
| “ | “ | 125 | “ | “ | 65 | “ | “ | 40 | “ | 6.0 | 6.8 | 9.6 | 15.7 | 0.250 |
| “ | “ | 160 | “ | “ | 75 | “ | “ | 50 | “ | 5.5 | 6.1 | 8.3 | 13.0 | 0.290 |
| “ | “ | 200 | “ | “ | 90 | “ | “ | 65 | “ | 5.2 | 5.7 | 7.5 | 11.3 | 0.350 |
| “ | “ | 250 | “ | “ | 105 | “ | “ | 80 | “ | 4.9 | 5.3 | 6.7 | 9.8 | 0.410 |
| FV140 | C145 | 100 | 45 | 50 | 55 | 11 | 81 | 30 | 50x6 | 8.2 | 9.5 | 14.3 | 21.4 | 0.23 |
| “ | “ | 125 | “ | “ | 65 | “ | “ | 40 | “ | 7.4 | 8.5 | 12.3 | 18.0 | 0.30 |
| “ | “ | 160 | “ | “ | 75 | “ | “ | 50 | “ | 6.7 | 7.5 | 10.5 | 14.9 | 0.36 |
| “ | “ | 200 | “ | “ | 90 | “ | “ | 65 | “ | 6.0 | 6.7 | 9.0 | 12.8 | 0.45 |
| “ | “ | 250 | “ | “ | 105 | “ | “ | 80 | “ | 5.8 | 6.3 | 8.3 | 11.0 | 0.54 |
| FV180 | C190 | 125 | 45 | 64 | 63 | 13 | 91 | 35 | 60x8 | 10.5 | 12.4 | 18.9 | 31.3 | 0.37 |
| “ | “ | 160 | “ | “ | 80 | “ | “ | 50 | “ | 10.2 | 11.7 | 16.7 | 26.5 | 0.47 |
| “ | “ | 200 | “ | “ | 95 | “ | “ | 65 | “ | 9.6 | 10.8 | 14.8 | 25.9 | 0.56 |
| “ | “ | 250 | “ | “ | 110 | “ | “ | 80 | “ | 8.9 | 9.8 | 13.0 | 19.3 | 0.65 |
| “ | “ | 315 | “ | “ | 130 | “ | “ | 100 | “ | 8.3 | 9.0 | 11.6 | 16.6 | 0.77 |
| FV250 | C275 | 160 | 55 | 69 | 80 | 14 | 106 | 50 | 60x8 | 13.4 | 16.4 | 23.8 | 45.9 | 0.58 |
| “ | “ | 200 | “ | “ | 95 | “ | “ | 65 | “ | 12.3 | 14.7 | 20.6 | 38.3 | 0.69 |
| “ | “ | 250 | “ | “ | 110 | “ | “ | 80 | “ | 11.3 | 13.3 | 17.9 | 32.1 | 0.81 |
| “ | “ | 315 | “ | “ | 130 | “ | “ | 100 | “ | 10.5 | 12.0 | 15.8 | 27.0 | 0.96 |
| “ | “ | 400 | “ | “ | 130 | “ | “ | 100 | “ | 9.8 | 10.7 | 13.9 | 23.8 | 0.96 |
| FV315 | C370 | 160 | 60 | 85 | 50 | 14 | 123.5 | * | 70x10 | 20.4 | 24.9 | 33.3 | 67.8 | 0.52 |
| “ | “ | 200 | “ | “ | 95 | “ | “ | 65 | “ | 18.5 | 22.1 | 28.9 | 56.4 | 0.96 |
| “ | “ | 250 | “ | “ | 110 | “ | “ | 80 | “ | 17.0 | 20.0 | 25.3 | 47.3 | 1.11 |
| “ | “ | 315 | “ | “ | 130 | “ | “ | 100 | “ | 15.9 | 18.2 | 22.4 | 39.9 | 1.32 |
| “ | “ | 400 | “ | “ | 130 | “ | “ | 100 | “ | 15.0 | 16.8 | 20.2 | 34.0 | 1.32 |
