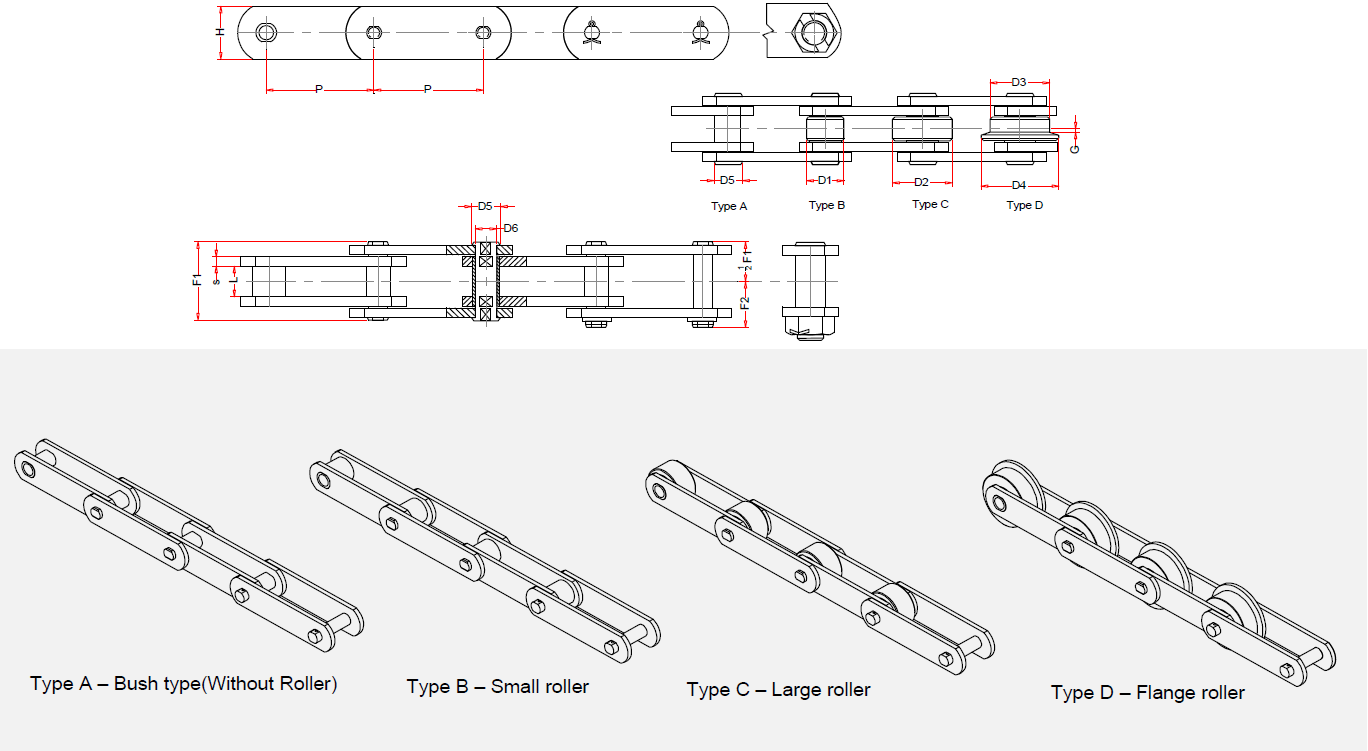

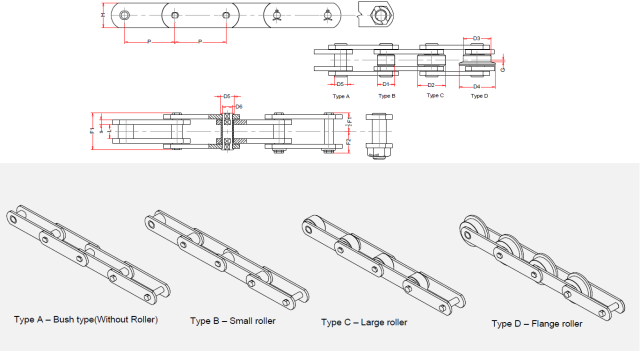

FV/C Series__Solid Pin

Description

Metric Conveyor Chain (DIN 8165)
DIN Number	Chain number	Pitch P	L	G	H	S	F1	F2	D1	D2	D3	D4	D5	D6	Breaking Load kN	HT Breaking Load, kN	Weight (Type C) kg/m
FV40	C42	50	18	4	25	3	36	21	20	32	40	50	15	10	42	47	4.0
“	“	63	“	“	“	“	“	“	“	“	“	“	“	“	“	“	3.3
“	“	80	“	“	“	“	“	“	“	“	“	“	“	“	“	“	3.0
“	“	100	“	“	“	“	“	“	“	“	“	“	“	“	“	“	2.6
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	2.3
FV63	C64	63	22	5	30	4	45	26	26	40	50	63	18	12	64	75	6.4
“	“	80	“	“	“	“	“	“	“	“	“	“	“	“	“	“	5.3
“	“	100	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.7
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.0
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	3.5
FV90	C100	63	25	6.5	35	5	53	30	30	48	63	78	20	14	100	115	10.0
“	“	80	“	“	“	“	“	“	“	“	“	“	“	“	“	“	8.6
“	“	100	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.3
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	6.5
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	5.8
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.8
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.6
FV112	C120	100	30	7.5	40	6	62	35	32	55	72	90	22	16	120	170	11.2
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	9.6
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	8.3
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.5
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	6.7
FV140	C145	100	35	9	45	6	67	38	36	60	80	100	26	18	145	180	14.3
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	12.3
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	10.5
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	9.0
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	8.3
FV180	C190	125	45	13	50	8	86	49	42	70	100	125	30	20	190	250	18.9
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	16.7
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	14.8
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	13.0
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	11.6
FV250	C275	160	55	15	60	8	97	55	50	80	125	155	36	26	275	300	23.8
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	20.6
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	17.9
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	15.8
“	“	400	“	“	“	“	“	“	“	“	“	“	“	“	“	“	13.9
FV315	C370	160	65	18	70	10	113	70	60	90	140	175	42	30	370	480	33.3
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	28.9
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	25.3
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	22.4
“	“	400	“	“	“	“	“	“	“	“	“	“	“	“	“	“	20.2
