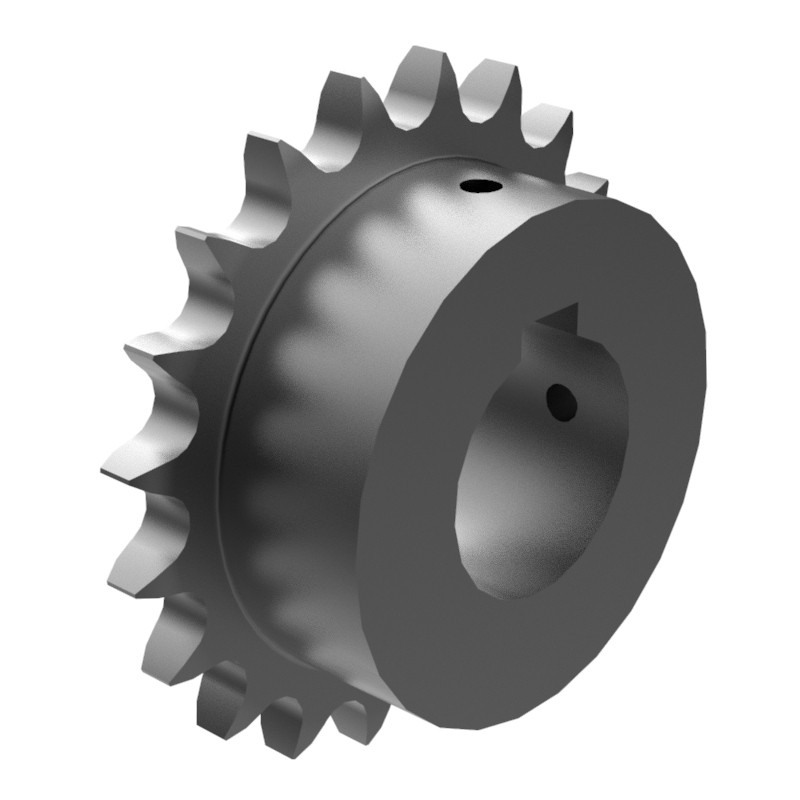

Sprocket|Finished Bore

Sprockets executed with finished bore, keyway, and double screw thread Material C45 executed with hardened teeth 45-55 HRC Position the keyway on the centerline of the tooth

GET A QUOTE

Description

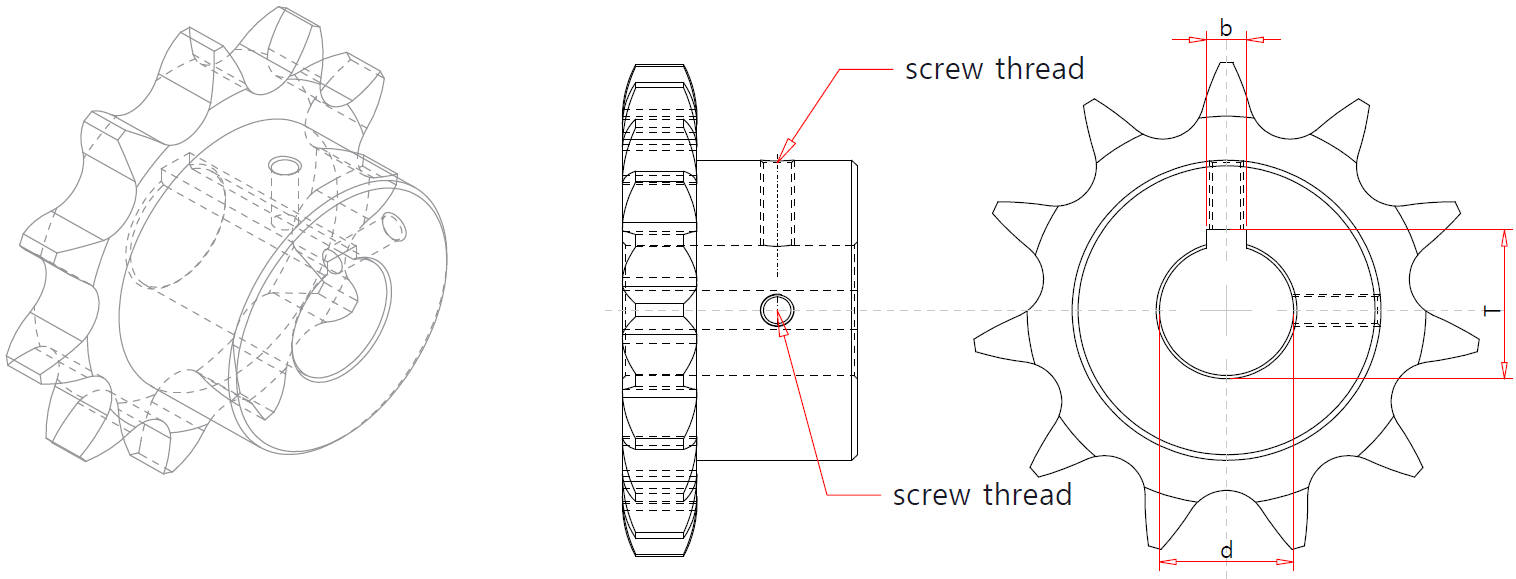

d	b	d + T	Tolerance	Screw thread
H7	H9	d + T	Tolerance
[mm]	[mm]	[mm]	[mm]
10	3	d + 1,4	(+0,1/0)	M3
11	4	d + 1,8	(+0,1/0)	M3
12	4	d + 1,8	(+0,1/0)	M3
14	5	d + 2,3	(+0,1/0)	M4
15	5	d + 2,3	(+0,1/0)	M4
16	5	d + 2,3	(+0,1/0)	M4
18	6	d + 2,8	(+0,1/0)	M5
19	6	d + 2,8	(+0,1/0)	M5
20	6	d + 2,8	(+0,1/0)	M5
22	6	d + 2,8	(+0,1/0)	M5
24	8	d + 3,3	(+0,2/0)	M6
25	8	d + 3,3	(+0,2/0)	M6
28	8	d + 3,3	(+0,2/0)	M6
30	8	d + 3,3	(+0,2/0)	M6
32	10	d + 3,3	(+0,2/0)	M8
35	10	d + 3,3	(+0,2/0)	M8
38	10	d + 3,3	(+0,2/0)	M8
40	12	d + 3,3	(+0,2/0)	M10
42	12	d + 3,3	(+0,2/0)	M10
45	14	d + 3,8	(+0,2/0)	M12
48	14	d + 3,8	(+0,2/0)	M12
50	14	d + 3,8	(+0,2/0)	M12
60	18	d + 4,4	(+0,2/0)	M12
65	18	d + 4,4	(+0,2/0)	M12
70	20	d + 4,9	(+0,2/0)	M12

d		b x h	f1	f2	f2	f2
over (>)	to (≤)	[mm]	[mm]	DIN 6885	DIN 6886	DIN 6887
[mm]		[mm]	[mm]	[mm]	[mm]	[mm]
6.00	8.00	2 x 2	1,2 + 0,1	1,0 + 0,1	0,5 + 0,1	-
8.00	10.00	3 x 3	1,8 + 0,1	1,4 + 0,1	0,6 + 0,1	-
10.00	12.00	4 x 4	2,5 + 0,1	1,8 + 0,1	1,2 + 0,1	1,2 + 0,1
12.00	17.00	5 x 5	3,0 + 0,1	2,3 + 0,1	1,7 + 0,1	1,7 + 0,1
17.00	22.00	6 x 6	3,5 + 0,1	2,8 + 0,1	2,2 + 0,1	2,2 + 0,1
22.00	30.00	8 x 7	4,0 + 0,2	3,3 + 0,2	2,4 + 0,2	2,4 + 0,2
30.00	38.00	10 x 8	5,0 + 0,2	3,3 + 0,2	2,4 + 0,2	2,4 + 0,2
38.00	44.00	12 x 8	5,0 + 0,2	3,3 + 0,2	2,4 + 0,2	2,4 + 0,2
44.00	50.00	14 x 9	5,5 + 0,2	3,8 + 0,2	2,9 + 0,2	2,9 + 0,2
50.00	58.00	16 x 10	6,0 + 0,2	4,3 + 0,2	3,4 + 0,2	3,4 + 0,2
58.00	65.00	18 x 11	7,0 + 0,2	4,4 + 0,2	3,4 + 0,2	3,4 + 0,2
65.00	75.00	20 x 12	7,5 + 0,2	4,9 + 0,2	3,9 + 0,2	3,9 + 0,2
75.00	85.00	22 x 14	9,0 + 0,2	5,4 + 0,2	4,4 + 0,2	4,4 + 0,2
85.00	95.00	25 x 14	9,0 + 0,2	5,4 + 0,2	4,4 + 0,2	4,4 + 0,2
95.00	110.00	28 x 16	10,0 + 0,2	6,4 + 0,2	5,4 + 0,2	5,4 + 0,2
110.00	130.00	32 x 18	11,0 + 0,2	7,4 + 0,2	6,4 + 0,2	6,4 + 0,2
130.00	150.00	36 x 20	12,0 + 0,2	8,4 + 0,3	7,1 + 0,3	7,1 + 0,3
150.00	170.00	40 x 22	13,0 + 0,3	9,4 + 0,3	8,1 + 0,3	8,1 + 0,3
170.00	200.00	45 x 25	15,0 + 0,3	10,4 + 0,3	9,1 + 0,3	9,1 + 0,3
200.00	230.00	50 x 28	17,0 + 0,3	11,4 + 0,3	10,1 + 0,3	10,1 + 0,3
230.00	260.00	56 x 32	20,0 + 0,3	12,4 + 0,3	11,1 + 0,3	11,1 + 0,3
260.00	290.00	63 x 32	20,0 + 0,3	12,4 + 0,3	11,1 + 0,3	11,1 + 0,3
290.00	330.00	70 x 36	22,0 + 0,3	14,4 + 0,3	13,1 + 0,3	13,1 + 0,3
330.00	380.00	80 x 40	25,0 + 0,3	15,4 + 0,3	14,1 + 0,3	14,1 + 0,3
380.00	440.00	90 x 45	28,0 + 0,3	17,4 + 0,3	16,1 + 0,3	16,1 + 0,3
440.00	500.00	100 x 50	31,0 + 0,3	19,5 + 0,3	18,1 + 0,3	18,1 + 0,3

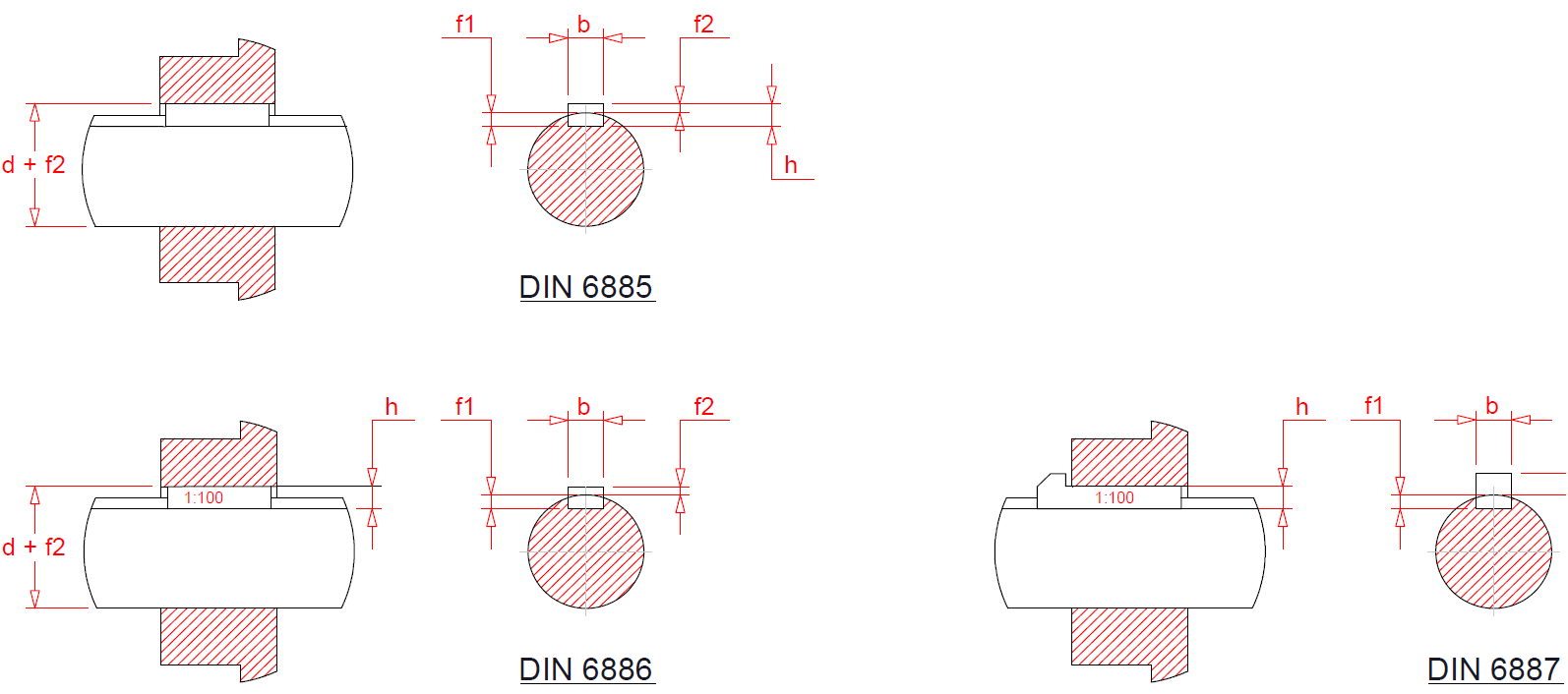

Keyways acc. to DIN 6885 / 6886 / 6887
