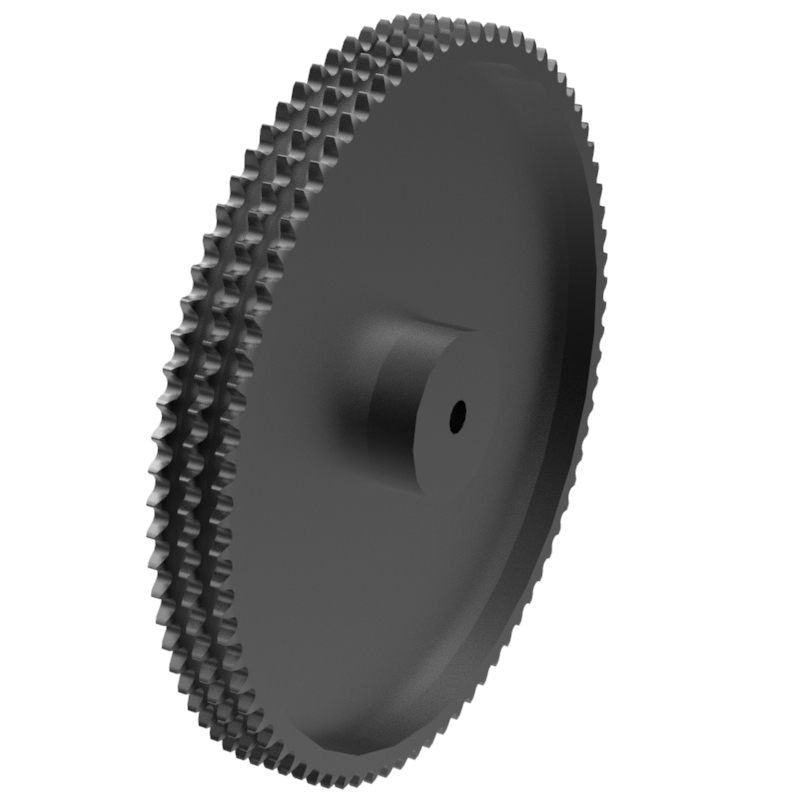

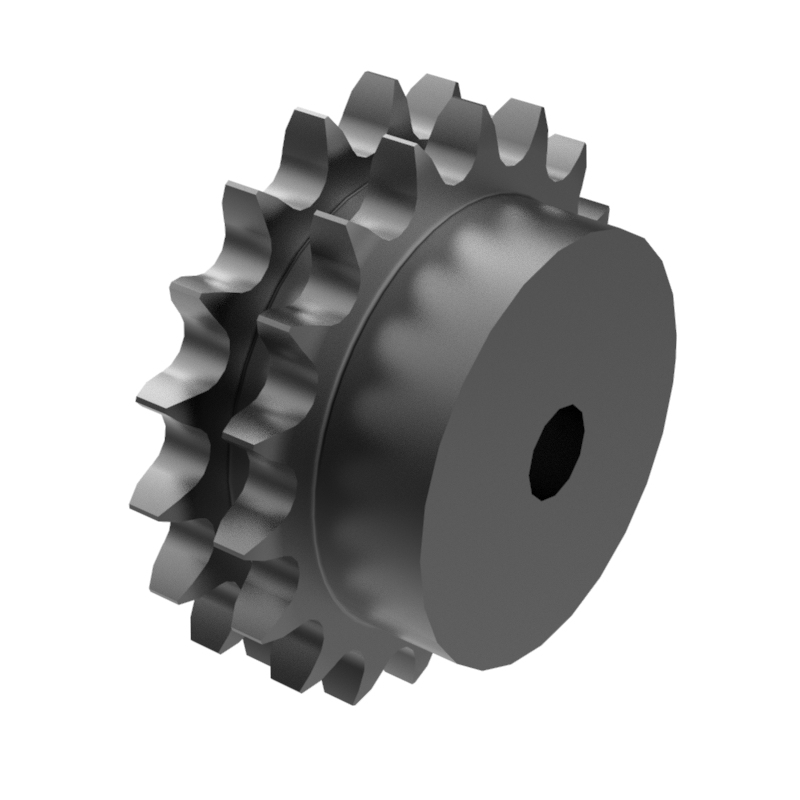

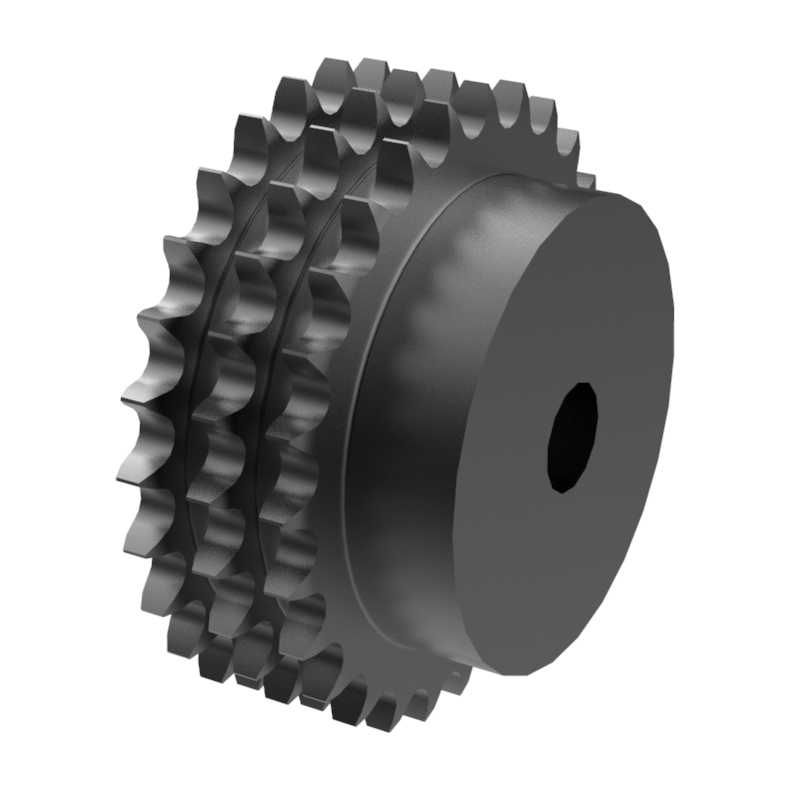

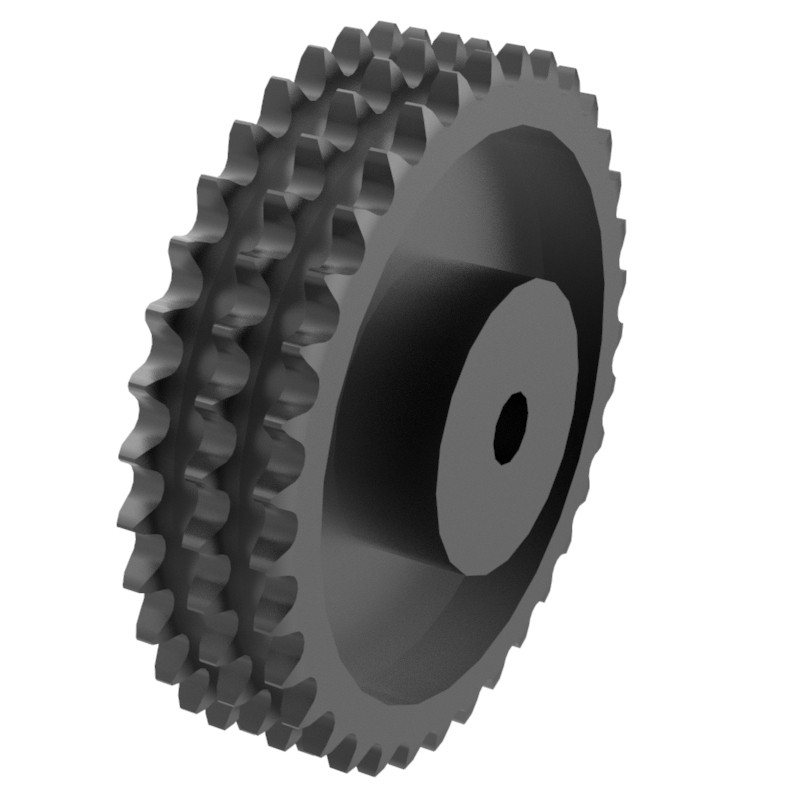

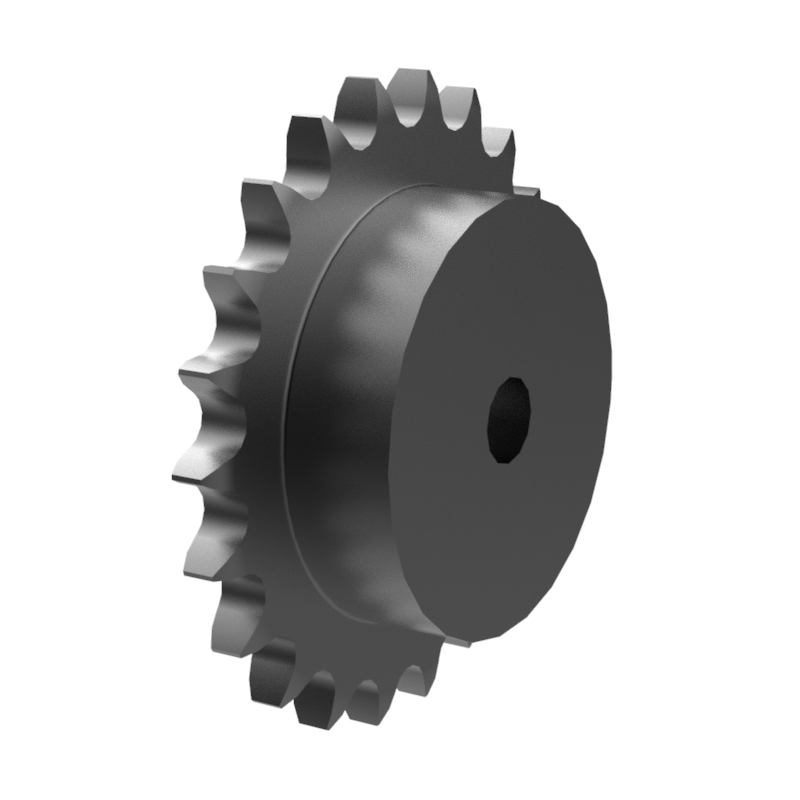

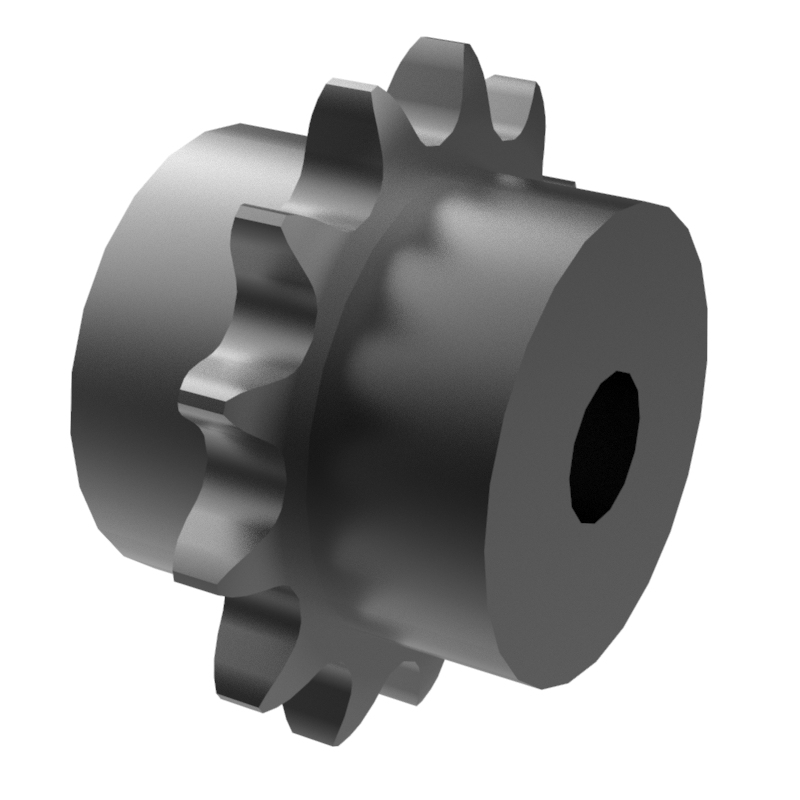

ANSI 140 · 44,45 mm (1.3/4") pitch

GET A QUOTE
  • ANSI 140 · 44,45 mm (1.3/4") pitch
  • ANSI 140 · 44,45 mm (1.3/4") pitch
  • ANSI 140 · 44,45 mm (1.3/4") pitch
  • ANSI 140 · 44,45 mm (1.3/4") pitch
  • ANSI 140 · 44,45 mm (1.3/4") pitch
  • ANSI 140 · 44,45 mm (1.3/4") pitch

Description

Sprockets for simplex, duplex and triplex chain to: DIN 8188 - ISO/R 606 - ANSI B 29,1
Piñones para cadena simple, doble y triple de rodillos segun las normas: DIN 8188 - ISO/R 606 - ANSI B 29,1
Pignons avec moyeu déporté pour chaînes simples, doubles, et triples à rouleaux suivant les normes: DIN 8188 - ISO/R 606 - ANSI B 29,1
Pignoni per catene semplici, doppie e triple a rulli secondo: DIN 8188 - ISO/R 606 - ANSI B 29,1
Kettenräder mit einseitiger Nabe für Simplex-Duplex- Triplex-Rollenkette nach: DIN 8188 - ISO/R 606 - ANSI B 29,1

ANSI 140 · 44,45 mm (1.3/4") pitch
Sprocket Data Inch Metric
B1:  0.924 23.50
b1:  0.894 22.71
B2:  2.818 71.58
b1:  0.894 22.71
B3:  4.742 120.45
Teeth Outer Dia de Simplex Duplex Triplex
Inch bore and Hub Metric bore and Hub Type Inch bore and Hub Metric bore and Hub Type Inch bore and Hub Metric bore and Hub Type
Inch Metric dm D1 A dm D1 A dm D1 A dm D1 A dm D1 A dm D1 A
11 7.01 178.05 4.1/4 1.1/2 2.1/4 112 25 70 B - - - 112 30 120 - 　     112 30 180 　
12 7.58 192.53 4.1/2 1.1/2 2.1/4 125 25 70 B - - - 125 30 120 - 　     125 30 180 　
13 8.15 207.01 5.5/16 1.1/2 2.3/8 125 25 70 B 5 1.5/8 3.3/4 125 30 120 B 　     125 30 180 　
14 8.72 221.49 5.1/2 1.1/2 2.3/8 125 25 70 B 5.1/2 1.5/8 3.3/4 125 30 120 B 　     125 30 180 　
15 9.28 235.71 6.1/4 1.1/2 2.3/8 125 25 70 B 6.1/2 1.5/8 3.3/4 145 30 120 B 　     145 30 180 　
16 9.85 250.19 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.5/8 4 160 30 120 B 　     160 30 180 　
17 10.14 257.56 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.5/8 4 160 30 120 B 　     160 30 180 　
18 10.98 278.89 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.3/4 4 160 30 120 B 　     160 30 180 　
19 11.54 293.12 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.3/4 4 180 30 120 B 　     180 30 180 　
20 12.10 307.34 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.3/4 4 180 30 120 B 　     180 30 180 　
21 12.66 321.56 6.1/4 1.1/2 2.1/2 160 30 75 B 7 1.3/4 4 180 30 120 B 　     180 40 180 　
22 13.22 335.79 6.1/4 1.1/2 2.1/2 *160 30 75 B 7 1.3/4 4 *180 30 120 B 　     　   　 　
23 13.78 350.01 6.1/4 1.1/2 2.1/2 *160 30 75 B 7 1.3/4 4 *180 30 120 B 　     *180 40 180 　
24 14.34 364.24 6.1/4 1.1/2 2.1/2 *160 30 75 B 7 1.3/4 4 　   　 B 　     　   　 　
25 14.90 378.46 6.1/4 1.1/2 2.1/2 *160 30 75 B 7 1.3/4 4 *180 30 120 B 　     *180 40 180 　
26 15.46 392.68 6.1/4 1.1/2 3 *160 30 75 B 7 1.3/4 4 *180 40 120 B 　     　   　 　
27 16.02 406.91 6.1/4 1.1/2 3 *160 30 75 B - - - 　   　 - 　     　   　 　
28 16.58 421.13 6.1/4 1.1/2 3 *160 30 75 B - - - *180 40 120 - 　     　   　 　
30 17.70 449.58 6.1/4 1.1/2 3 *160 30 75 B - - - *180 40 120 - 　     *180 40 180 　
32 18.82 478.03 6.1/4 1.1/2 3 *180 30 75 B - - - 　   　 - 　     　   　 　
35 20.49 520.45 7 1.1/2 4 *180 30 75 C 7.1/2 1.1/2 6 　   　 C 　     　   　 　
40 23.29 591.57 7 1.1/2 4 *180 30 75 C - - - 　   　 - 　     *200 40 180 　
45 26.08 662.43 7 1.1/2 4 *180 30 75 C 7.1/2 1.1/2 6 *200 40 150 C 　     *200 40 209 　
48 27.75 704.85 7 1.1/2 4 *180 30 75 C - - - 　   　 - 　     　   　 　
54 31.10 789.94 7 1.1/2 4 *180 30 75 C - - - 　   　 - 　     　   　 　
60 34.44 874.78 7 1.1/2 5 *180 40 123 C 9.1/2 1.1/2 6.1/4 　   　 C 　     　   　 　
70 40.02 1016.51 7.1/2 1.1/2 5 *180 40 123 C - - - 　   　 - 　     　   　 　
80 45.59 1157.99 7.1/2 1.1/2 5 *180 40 123 C - - - *200 40 150 - 　 　 　 *238 40 217 　
