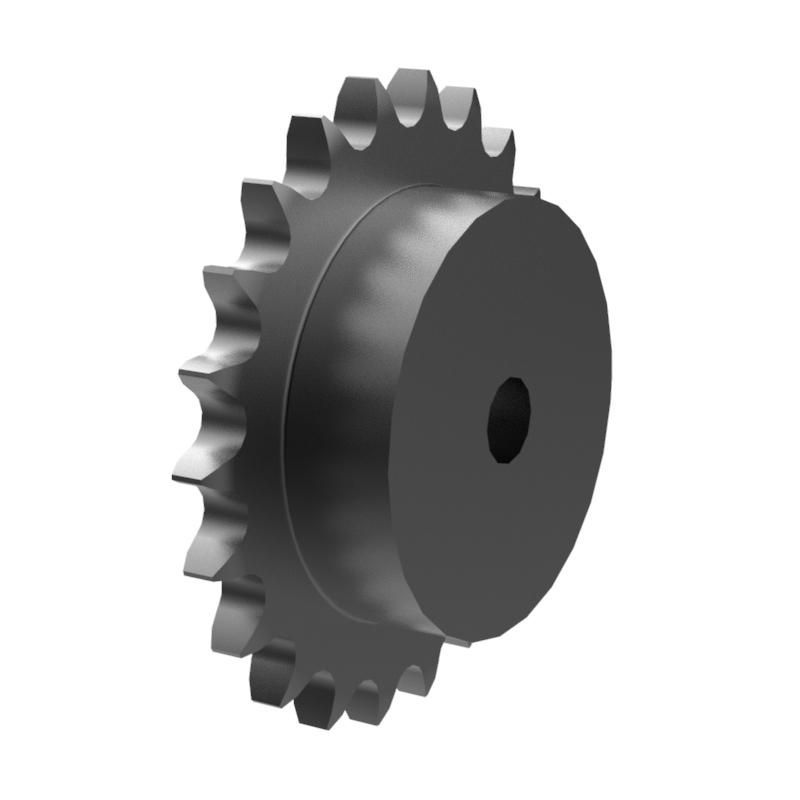

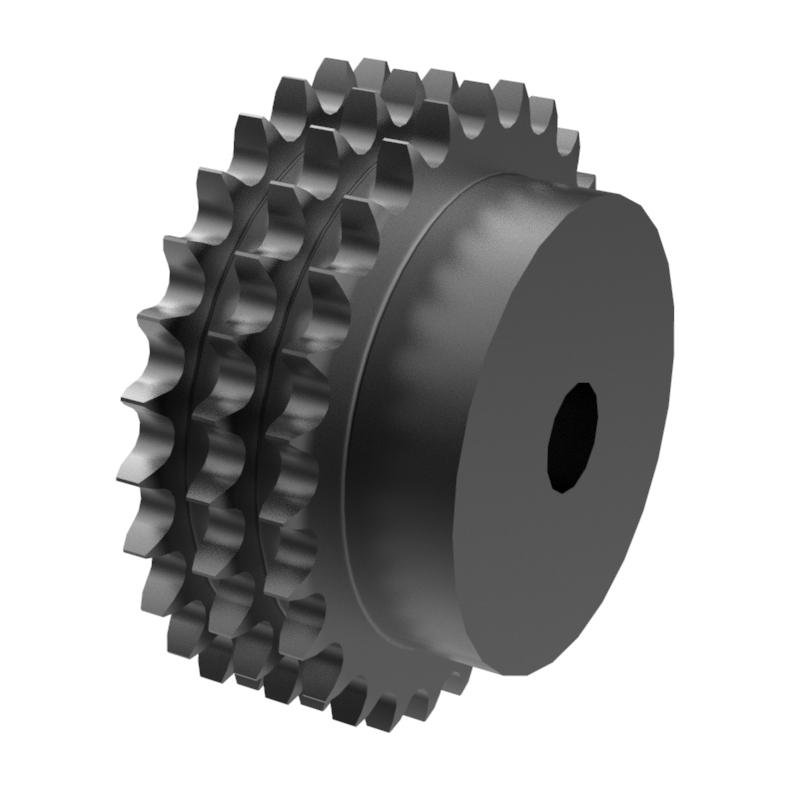

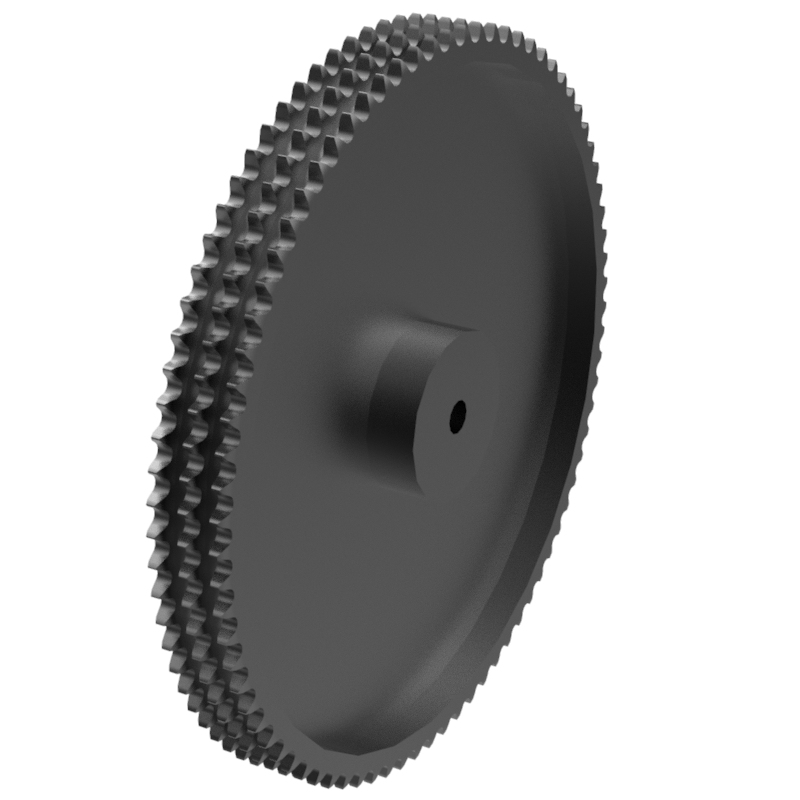

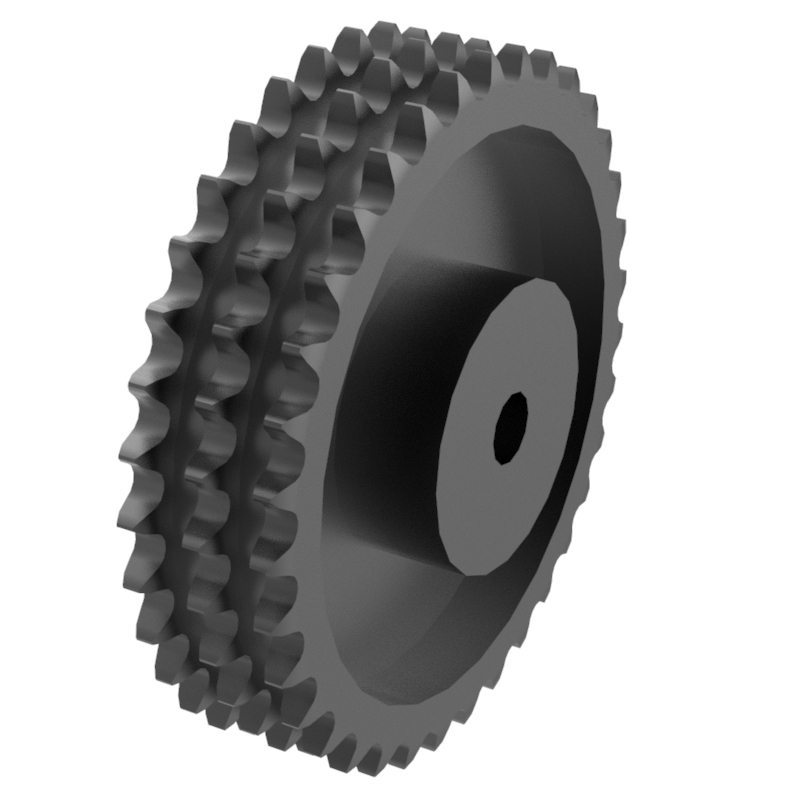

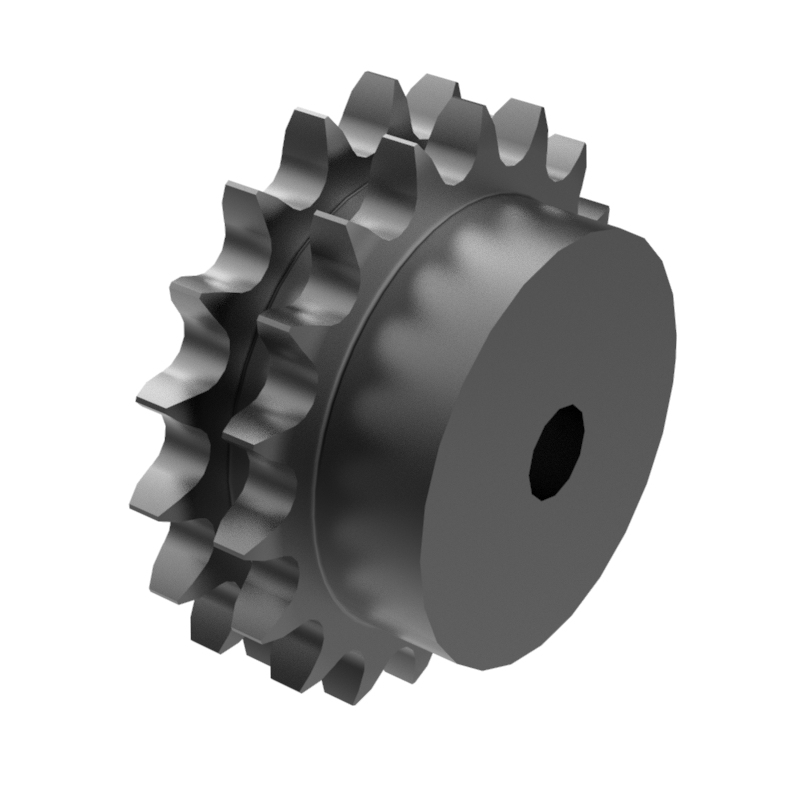

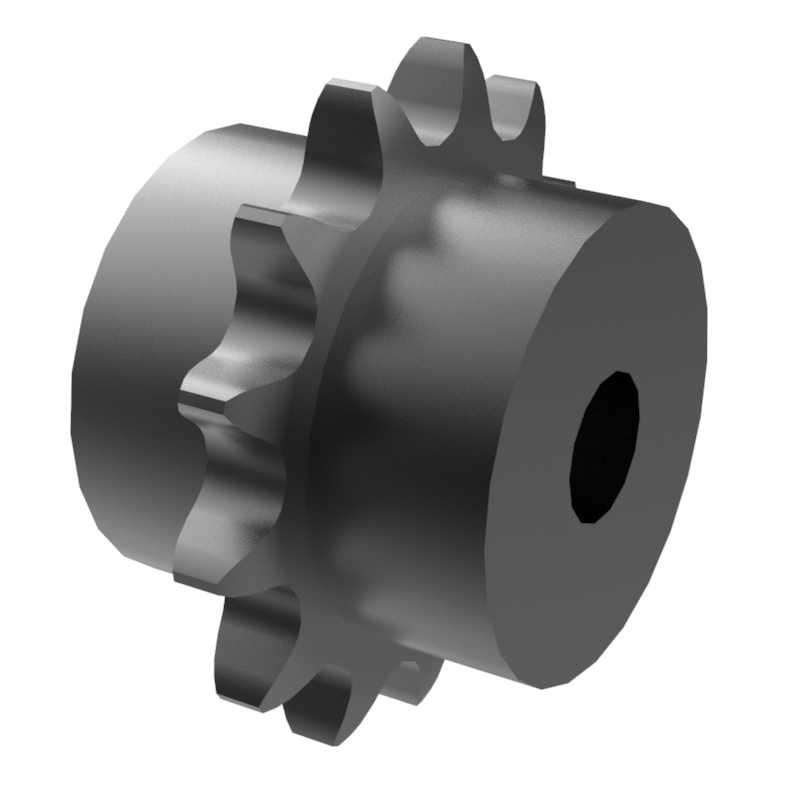

ANSI 120 · 38,10 mm (1.1/2") pitch

GET A QUOTE
  • ANSI 120 · 38,10 mm (1.1/2") pitch
  • ANSI 120 · 38,10 mm (1.1/2") pitch
  • ANSI 120 · 38,10 mm (1.1/2") pitch
  • ANSI 120 · 38,10 mm (1.1/2") pitch
  • ANSI 120 · 38,10 mm (1.1/2") pitch
  • ANSI 120 · 38,10 mm (1.1/2") pitch

Description

Sprockets for simplex, duplex and triplex chain to: DIN 8188 - ISO/R 606 - ANSI B 29,1
Piñones para cadena simple, doble y triple de rodillos segun las normas: DIN 8188 - ISO/R 606 - ANSI B 29,1
Pignons avec moyeu déporté pour chaînes simples, doubles, et triples à rouleaux suivant les normes: DIN 8188 - ISO/R 606 - ANSI B 29,1
Pignoni per catene semplici, doppie e triple a rulli secondo: DIN 8188 - ISO/R 606 - ANSI B 29,1
Kettenräder mit einseitiger Nabe für Simplex-Duplex- Triplex-Rollenkette nach: DIN 8188 - ISO/R 606 - ANSI B 29,1

ANSI 120 · 38,10 mm (1.1/2") pitch
Sprocket Data Inch Metric
B1:  0.924 23.50
b1:  0.894 22.71
B2:  2.683 68.15
b1:  0.894 22.71
B3:  4.472 113.59
Teeth Outer Dia de Simplex Duplex Triplex
Inch bore and Hub Metric bore and Hub Type Inch bore and Hub Metric bore and Hub Type Inch bore and Hub Metric bore and Hub Type
Inch Metric dm D1 A dm D1 A dm D1 A dm D1 A dm D1 A dm D1 A
9 5.02 127.51 3.3/8* 1.3/8 2.1/4 70 20 45 B - - - 70 25 95 - 　     70 25 140 　
10 5.52 140.21 3.3/4* 1.3/8 2.1/4 80 20 45 B - - - 80 25 95 - 　     80 25 140 　
11 6.01 152.65 3.9/16 1.3/8 2.1/8 90 25 50 B 3.9/16 1.1/2 3.3/4 90 25 100 B 　     90 30 150 　
12 6.50 165.10 4.1/8 1.3/8 2.1/8 102 25 50 B 4.1/16 1.1/2 3.3/4 102 25 100 B 　     102 30 150 　
13 6.99 177.55 4.9/16 1.3/8 2.1/4 114 25 50 B 4.1/2 1.1/2 3.3/4 114 25 100 B 　     114 30 150 　
14 7.47 189.74 4.3/4 1.3/8 2.1/4 128 25 50 B 5 1.1/2 3.3/4 128 25 100 B 　     128 30 150 　
15 7.96 202.18 4.3/4 1.1/4 2.3/8 132 25 50 B 5.1/4 1.1/2 3.3/4 132 25 100 B 　     132 30 150 　
16 8.44 214.38 5.1/4 1.1/4 2.3/8 136 25 55 B 5.1/4 1.1/2 3.3/4 136 30 100 B 　     136 30 150 　
17 8.92 226.57 5.1/4 1.1/4 2.3/8 136 25 55 B 5.1/4 1.1/2 3.3/4 136 30 100 B 　     136 30 150 　
18 9.41 239.01 5.1/4 1.1/4 2.3/8 136 25 55 B 5.1/4 1.1/2 3.3/4 160 30 100 B 　     160 30 150 　
19 9.89 251.21 5.1/4 1.1/4 2.3/8 136 25 55 B 5.1/4 1.1/2 3.3/4 160 30 100 B 　     160 30 150 　
20 10.37 263.40 5.1/4 1.1/4 2.3/8 136 25 55 B 5.1/2 1.1/2 3.3/4 160 30 100 B 　     160 30 150 　
21 10.85 275.59 5.1/4 1.1/4 2.3/8 150 30 60 B 5.1/2 1.1/2 3.3/4 160 30 100 B 　     160 40 150 　
22 11.33 287.78 5.1/4 1.1/4 2.3/8 150 30 60 B 5.3/4 1.1/2 4 160 30 100 B 　     160 40 150 　
23 11.81 299.97 5.1/4 1.1/4 2.3/8 150 30 60 B 6.1/2 1.1/2 4 160 30 100 B 　     160 40 150 　
24 12.29 312.17 5.1/4 1.1/4 2.3/8 150 30 60 B 6.1/2 1.1/2 4 160 30 100 B 　     160 40 150 　
25 12.77 324.36 5.1/4 1.1/4 2.3/8 150 30 60 B 6.1/2 1.1/2 4 160 30 100 B 　     160 40 150 　
26 13.25 336.55 6 1.1/2 2.1/2 *150 30 60 B 6.1/2 1.1/2 4 *160 30 100 B 　     *160 40 150 　
28 14.21 360.93 6 1.1/2 2.1/2 *150 30 60 B - - - *160 30 100 - 　     *160 40 150 　
30 15.17 385.32 6 1.1/2 2.1/2 *150 30 60 B 6.1/2 1.1/2 4 *160 30 100 B 　     　   　 　
32 16.13 409.70 6 1.1/2 2.1/2 *150 30 60 B - - - *160 30 100 - 　     　   　 　
35 17.57 446.28 6 1.1/2 2.1/2 *150 30 60 B 7.1/2 1.1/2 6 *160 30 100 C 　     　   　 　
36 18.05 458.47 6 1.1/2 2.1/2 *150 30 60 B - - - *160 30 100 - 　     　   　 　
40 19.96 506.98 6 1.1/2 3.3/4 *150 30 60 C - - - *160 30 100 - 　     　   　 　
42 20.92 531.37 6 1.1/2 3.3/4 *168 30 99 C - - - *160 30 100 - 　     　   　 　
45 22.35 567.69 6 1.1/2 3.3/4 *168 30 99 C 7.1/2 1.1/2 6 *180 30 100 C 　     *200 40 153 　
48 23.79 604.27 6 1.1/2 4 *168 30 99 C - - - *180 30 100 - 　     　   　 　
54 26.65 676.91 6 1.1/2 4 *168 30 99 C - - - *180 30 100 - 　     　   　 　
60 29.52 749.81 7 1.1/2 4 *168 30 99 C 9.1/2 1.1/2 6.1/4 *180 30 100 C 　     　   　 　
70 34.30 871.22 7.1/2 1.1/2 4.1/2 *168 30 99 C - - - 　   　 - 　     　   　 　
80 39.08 992.63 7.1/2 1.1/2 4.1/2 *178 40 118 C - - - *200 40 133 - 　 　 　 *200 40 153 　
